多聯空調系統中，由于管路較長，管徑較大，管道不能直接敷設在吊頂天花面上，需安裝支吊架來固定，支吊架的設置對管道的安裝質量尤為重要。

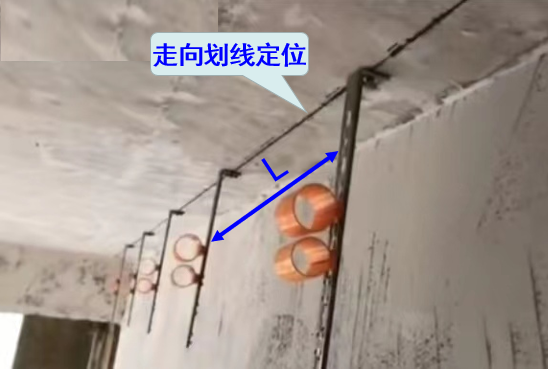

管道支吊架的定位，根據管道規劃的走向及支吊架之間允許的間距確定。
A、冷媒管水平安裝時，氣、液管一般并排敷設，支吊架之間的間距以液管直徑大小來確定，如下表所示：

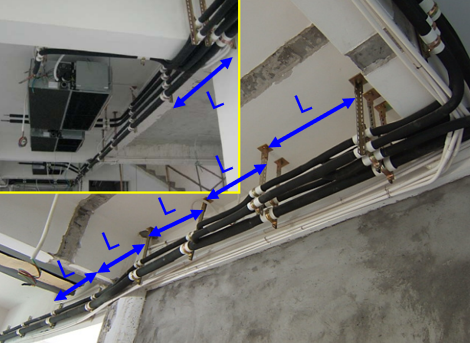

冷媒管水平安裝支吊架的設置

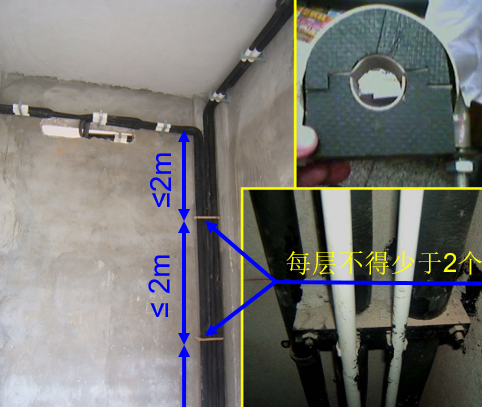

B、冷媒管垂直安裝時，支架的間距≤2米，且每層立管支架不得少于2個
冷媒管垂直安裝支吊架的設置

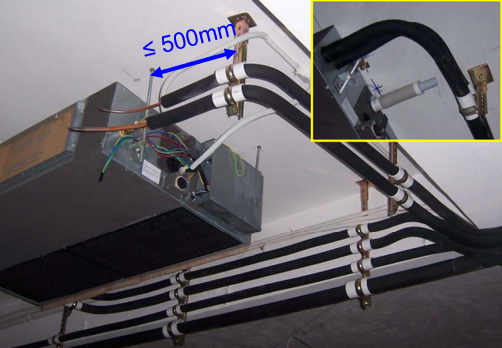

C、冷媒管與室內機連接300～500mm處應設支吊架固定
冷媒管與室內機連接處支吊架的設置

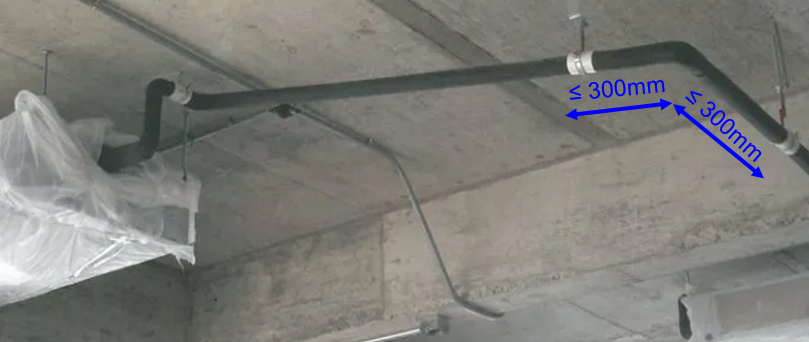

D、冷媒管轉彎300mm處應設支吊架固定

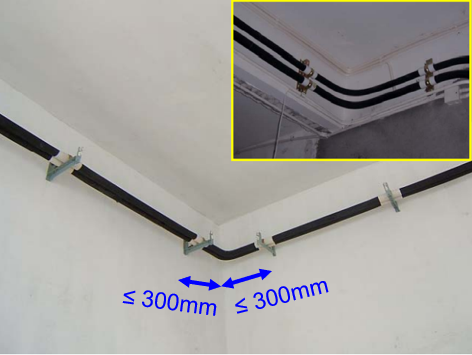

冷媒管水平安裝轉彎處支吊架的設置

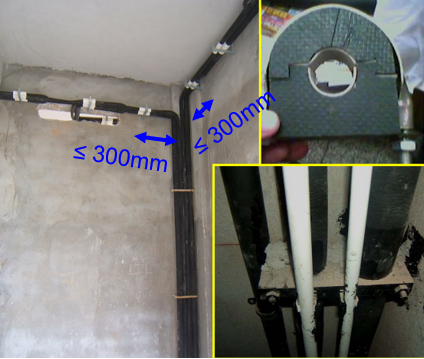

冷媒管垂直安裝轉彎處支吊架的設置

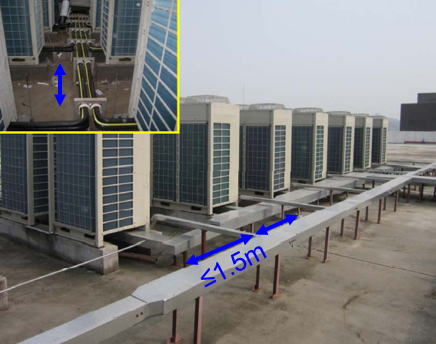

室外冷媒管支架的設置

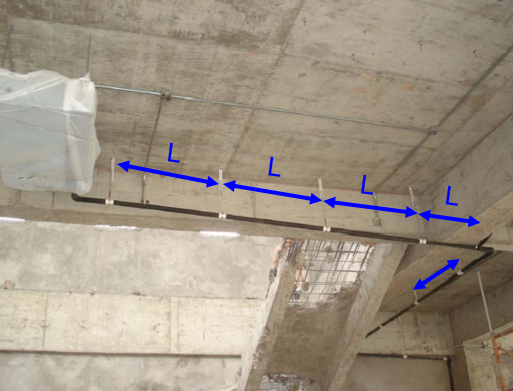

A、冷凝水管水平安裝時，其支吊架之間的間距應符合下表要求：
冷凝水管水平安裝支吊架的設置
B、冷凝水管轉彎300mm處應設支吊架固定
冷凝水管轉彎處支吊架的設置

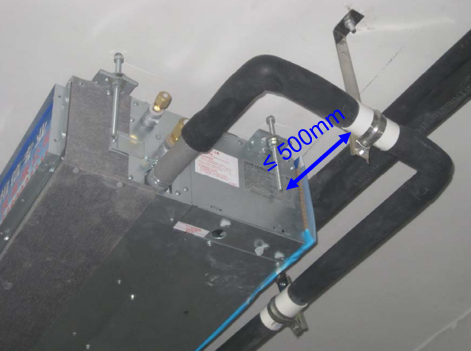

C、冷凝水管與室內機連接300～500mm處應設支吊架固定
冷凝水管與室內機連接處支吊架的設置

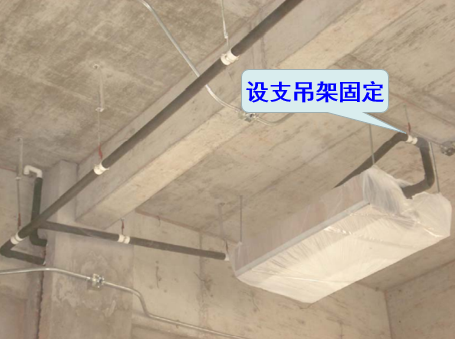

D、帶排水提升泵的冷凝水提升橫管段應設支吊架固定
帶提升泵的冷凝水提升橫管段支吊架的設置

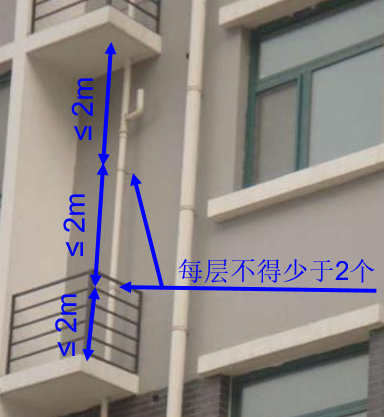

E、冷凝水立管支架的間距應≤2米，且每層立管支架不得少于2個
冷凝水立管支架的設置
總之，冷媒管支吊架安裝規范，間距設置合理，能夠很好地固定管道并讓其承擔管道的重量，防止壓縮機或風機振幅過大而導致管道變形甚至破裂，保證管道和與之連接設備安全穩定地運行；PVC冷凝水管支吊架安裝規范，間距設置合理，能夠均勻地讓其承擔管道及冷凝水的重量，防止支吊架間距過大，造成管道撓曲、下墜而產生氣阻，影響排水。
