電子膨脹閥(Electric expansion valves)在制冷系統中，主要起到節流的作用。一般來說，根據冷庫，空調的制冷系統來確定電子膨脹閥的規格，如：冷量，口徑，尺寸的規格和需要配套的部件，如線圈，傳感器，控制器。電子膨脹閥是調節制冷系統中制冷劑流量大小的元件，適用于絕大多數常用制冷劑。

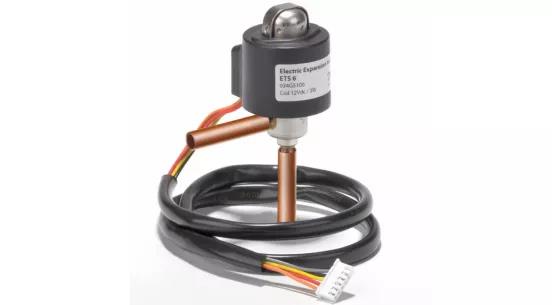

下面介紹一下市場上常見產品，丹佛斯ETS 6電子膨脹閥，以及它的功能、選擇、應用與安裝。
1、結構與工作原理

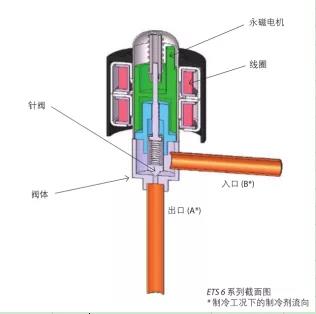

ETS 6 電子膨脹閥通過螺旋機構的線性運動實現閥的開啟與閉合，從而調節制冷劑流量。當線圈通電時，磁針閥轉動，螺旋機構線性運動。
在線圈結構內，存在不同的繞組配置，極性由施加的電信號改變。當以脈沖形式施加適合的組合信號時，線圈迫使閥轉子步進。多個脈沖的應用，使得閥門機構按照所設定的方向步進到所需位置。

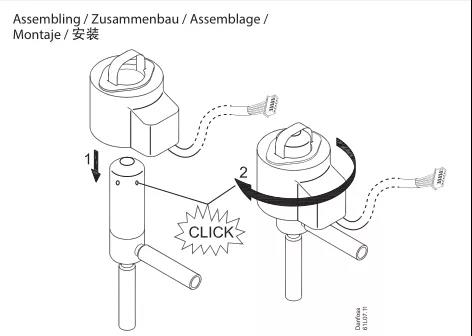

在運行過程中，必須線圈位于上方，閥門/線圈總成位于縱軸 ±15° 以內，確保穩定電氣連接后使用。這由包含一個閥體和線圈搭配完成：

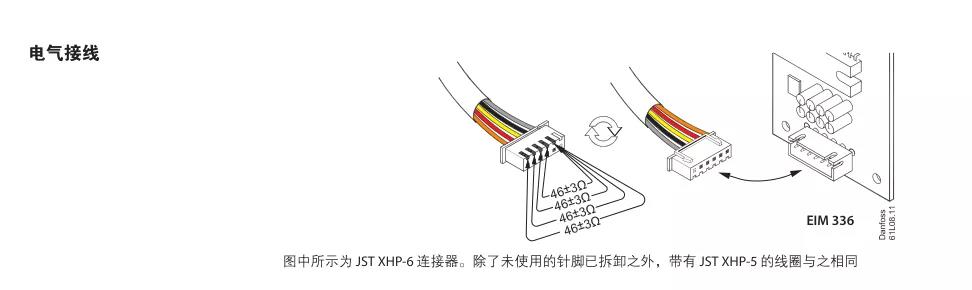

注意事項：接線端口必須要與控制板端口的線路，保持對接一致，確保上電后，通過控制信號直接驅動電機，調節閥門的開度，避免由于接線錯誤，導致閥門不工作。使用電源，必須符合的：12V DC;相電流260 mA。接不合適的電源，會導致電機損壞。
流口（系統中制冷劑的節流口徑）；額定能力 [kW] ；連接（焊接）尺寸；
閥管型式（90°）；流向特點（雙向流）。
注意事項：安裝時，閥門必須全開，注入流動的氮?dú)膺M(jìn)行保護，選用含銀量5%以上的焊藥，焊接前，閥體用濕布包裹，避免過熱。閥體機構緊湊，質量輕，要防止摔碰，跌落而導致內部構件尺寸改變。
電壓（電流）；電纜長度[m]；保護電纜管長度[m]；防護等級（IP 66）；絕緣等級“E”；接頭：JST XHP-5。
使用環境注意：溫度不應超過115°C，避免因線圈過熱而導致失效，要防止水滴濺濕線圈。
1. 壓縮機；2. 控制器；3. 四通閥；4. 溫度傳感器；5. 壓力傳感器；6. 壓力開關；7. 蒸發器；8. 冷凝器；9. 溫度傳感器；10. 電子膨脹閥；11. 視液鏡；12. 液管干燥過濾器 。
4、現場安裝應用
憑借多年的經驗，最新系列電子膨脹閥具有可靠性高的優點，為各種制冷與空調系統提供精確的流量控制方案。 該系列電子膨脹閥，可以滿足不同的能力要求。通過與 EKE 1B 或 EKE 1C 驅動器以及放置在控制介質中 AKS 傳感器的組合，可實現優于 +/-0.5 K 的精度。
